粘彈體防腐膠帶憑借其永不固化、具備冷流特、自修復功能和高密封性的優(yōu)勢，廣泛應用于埋地鋼質管道補口、法蘭、閥門、儲罐邊緣板及復雜異形構件的防腐密封。與普通聚乙烯、聚丙烯冷纏膠帶相比，粘彈體材料施工特性特殊，對基面處理、施工環(huán)境、纏繞工藝、外護配套有著嚴格要求。為保證防腐層整體密封、防水、抗腐蝕性能達標，施工全過程必須遵循標準化技術要求。本文從施工環(huán)境、基面處理、施工工藝、配套防護及質量驗收等方面，簡述粘彈體防腐膠帶的施工技術要求。

一、施工環(huán)境要求

粘彈體膠帶雖低溫適應性強，但為保證施工質量，施工環(huán)境溫度應控制在-30℃至70℃之間，最佳施工溫度為5℃至35℃。若環(huán)境溫度低于-5℃，材料可能會變脆影響粘結力，此時應選用配套的低溫型產品，或在施工前對管材表面及膠帶卷進行適當預熱（通常預熱溫度不超過40℃），以確保膠帶具備良好的柔韌性。施工現(xiàn)場空氣濕度不宜大于85%，管道表面應干燥、無結露、無積水。雨雪、大霧、沙塵及五級以上大風天氣嚴禁露天施工，防止灰塵、水汽附著管壁造成粘接失效。同時施工區(qū)域應保持潔凈，無油污、無腐蝕性氣體，避免影響膠帶貼合密封效果。

二、表面處理技術要求

粘彈體材料具備一定的容錯性，可在輕微潮濕、輕微浮銹基面施工，但仍需嚴格清理基面。施工前必須清除管道表面泥土、油污、雜物、松動氧化皮，采用手動工具或動力工具除銹，除銹等級不低于St3級，確保管壁堅實干凈。對于焊縫、死角、法蘭縫隙、螺紋凹槽等部位，必須重點打磨清理，必要時采用粘彈體膏預先填充密實，消除空隙，保證后期膠帶纏繞后無隱藏缺陷?；炷粱鎰t需確保表層干燥（含水率小于6%）且堅實平整。

三、膠帶纏繞施工工藝要求

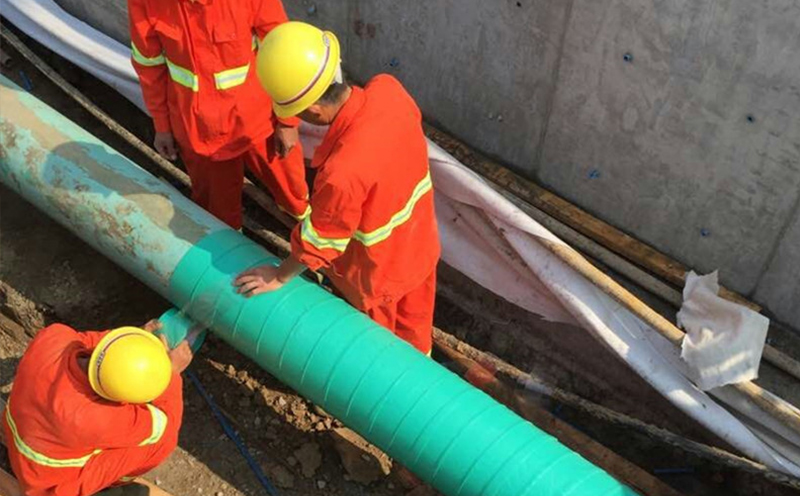

基面處理完成后，即可開展粘彈體膠帶纏繞施工，多數(shù)工況無需涂刷底漆。纏繞時撕掉隔離膜，采用螺旋均勻纏繞方式，保持張力輕柔均勻，不可過度拉伸，避免膠層變薄影響密封性能。膠帶環(huán)向搭接寬度不得小于50%，軸向搭接不小于10毫米，首尾搭接長度不小于100毫米。纏繞過程中使用專用壓輥持續(xù)壓實，排出內部空氣，使膠帶完全貼合管壁。針對彎頭、三通、法蘭等異形部位，推薦采用“米”字形交叉纏繞法，并在曲率最大處增加補強層，每段壓實長度不宜超過300mm，利用材料冷流特性填滿縫隙，確保整體密封嚴實。

四、外保護層施工與質量驗收要求

粘彈體材質機械強度較低，抗沖擊、抗耐磨性能較弱，不能單獨作為最外層防腐使用，必須外加聚丙烯、聚乙烯外保護帶或PVC外保護帶，防止回填擠壓、石塊刺破及紫外線老化。外保護帶纏繞搭接均勻、張力適度、平整無褶皺。施工完成后進行全面外觀檢查，防腐層應平整密實、無空鼓、無翹邊、無漏纏。關鍵部位需做電火花檢漏，無擊穿、無漏點即為合格，確保防腐層長期穩(wěn)定運行。

綜上，粘彈體防腐膠帶施工需嚴格把控環(huán)境條件、基面清理、纏繞工藝和外護施工，充分利用其自修復、高密封優(yōu)勢，規(guī)避機械強度低的短板，通過規(guī)范化施工提升管道及設備的防腐壽命。
