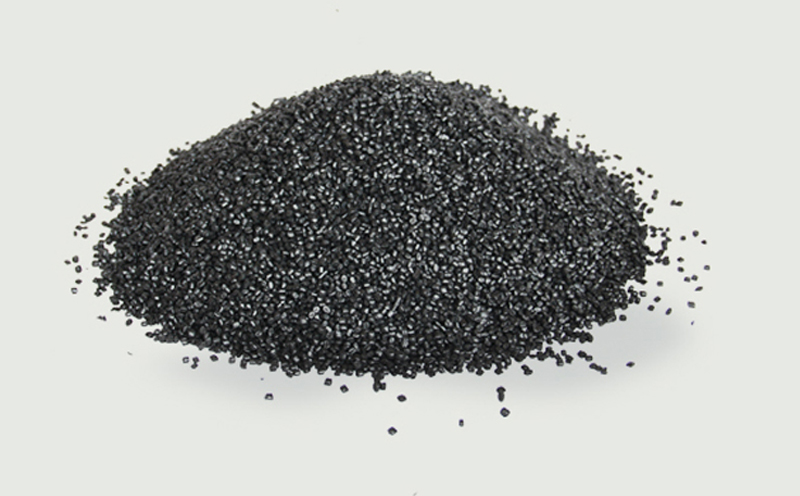

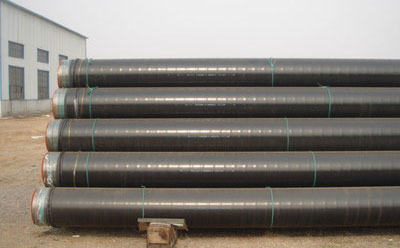

聚乙烯防腐層專用料，又名：聚乙烯專用料，也稱聚乙烯防腐顆粒。主要用于石油、化工、城建行業(yè)中埋地或架空的輸油、輸氣、給排水，介質(zhì)溫度＜200℃的鋼質(zhì)管道外壁防腐蝕保護。我公司產(chǎn)品是針對高密度聚乙烯（HDPE）耐環(huán)境應力開裂性能指標低，使其滿足SY/T 0413-2002和GB/T 23257-2017技術(shù)標準要求，專為埋地鋼質(zhì)管道選用做聚乙烯防腐層時研制的新一代聚乙烯專用料。
我公司生產(chǎn)的聚乙烯防腐層專用料是以高、低兩級密度的聚乙烯樹脂為主料，添加抗環(huán)境應力開裂材料和優(yōu)質(zhì)的抗氧化材料、防老化材料及多元素的新性能助劑和色母，通過雙螺高混塑化、擠出、球型切粒、旋風分離、適度分類等流程精制而成。該產(chǎn)品經(jīng)多年來應用驗證各項技術(shù)指標完全達到所執(zhí)行的標準要求，已創(chuàng)下諸多的優(yōu)良業(yè)績，成為廣大用戶可信賴的聚乙烯專用料廠家。
1、耐環(huán)境應力開裂性能高：＞1600 h
2、性能優(yōu)良抗沖擊：＞1500 n/cm
3、低溫韌性好：＜－65℃
4、具有優(yōu)良的抗紫外線、耐老化、高電阻等特性。
項目名稱 | 單 位 | 數(shù) 值 | 項目名稱 | 單 位 | 數(shù) 值 | ||
聚乙烯專用料顆粒 | 聚乙烯專用料壓片 | ||||||
密 度 | g/cm3 | 0.96 | 體積電阻率 | Ω·m | 8.42×1013 | ||
色母含量 | % | 2.1 | 耐環(huán)境應力開裂(F50,50℃) | h | 1650 | ||
熔體流動速率 (190℃,2.16kg) | g/10min | 0.49 | 耐化學介質(zhì)腐蝕(23℃±2℃,7d) | 10%HCI | 拉伸強度率 | % | 90.4 |
氧化誘導期 (200℃) | Min | 52.5 | 斷裂伸長率 | % | 95.3 | ||
耐熱老化 (100℃,2400h) | % | 14.3 | 10%NaOH | 拉伸強度率 | % | 95.0 | |
聚乙烯專用料壓片 | 斷裂伸長率 | % | 98 | ||||
拉伸強度 | MPa | 25.6 | 10%NaCI | 拉伸強度率 | % | 95.9 | |
斷裂伸長率 | % | 907 | 斷裂伸長率 | % | 100 | ||
維卡軟化點 | ℃ | 120 | 耐紫外線老化 (336h) | 拉伸強度率 | % | 81.3 | |
脆化溫度 | ℃ | -66 | 斷裂伸長率 | % | 82.9 | ||
電氣強度 | MV/m | 29.35 | 備 注 | 黑色 | |||

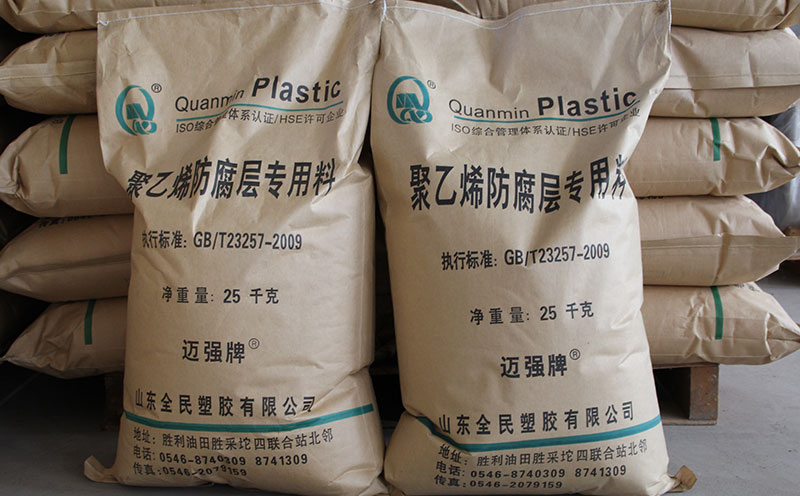

1、包裝選用高紡塑編復合袋，25kg/袋
2、可根據(jù)客戶需要定制加工
根據(jù)本公司生產(chǎn)的聚乙烯防腐層專用料加工性能，可采用擠出包覆工藝或擠出纏繞工藝。使用時通常熔體溫度按照170℃～240℃設(shè)定。
1、擠出機預熱的時間和溫度：1區(qū)=150℃；2區(qū)=160℃；其他區(qū)=180℃～200℃；預熱4小時以上。
2、擠出機生產(chǎn)時溫度調(diào)整；1區(qū)=170℃；2區(qū)=180℃；（3區(qū)～4區(qū)=200℃～220℃）其他區(qū)=180～200℃。
3、生產(chǎn)中斷1小時以上，應將擠出機溫度降至預熱時的溫度，以防過熱包死螺桿并造成機中存料老化和設(shè)備受損。
4、生產(chǎn)中斷時擠出機中的料可能會過熱熔融（“流水”），將余料即時排凈，再開機時按2調(diào)溫開機。
5、應把擠出機名區(qū)溫度精度控制在±3℃內(nèi)，各加熱區(qū)的冷卻要有效。
6、產(chǎn)品最高烘干溫度70℃，如存放時間較長，使用時最好采用熱風烘干，烘干條件為70℃/1h。
7、以上溫度參數(shù)為建議值，實際中請根據(jù)現(xiàn)場和設(shè)備情況調(diào)整至合適的工藝參數(shù)。
1、運儲使用中：防潮（若受潮必須經(jīng)烘干后再用）、防油污、防酸堿、防暴曬、注意明火。
2、在常溫＜35℃，相對濕度＜75%的環(huán)境下存儲。
3、保質(zhì)自生產(chǎn)日期12個月。
