熱收縮開(kāi)口套,又名:熱收縮帶、熱縮纏繞帶,用于埋地或架空鋼質(zhì)管道接頭焊接處外壁防腐補口保護,彎管、彎頭和三通外壁防腐。
熱收縮帶是有由輻射高密度聚乙烯基材和特種熱熔密封膠復合而成。具有較高的抗機械損傷,粘接力強,密封性好,使用壽命長(cháng)等特性。廣泛應用于石油、天然氣、化工、城建等行業(yè)鋼質(zhì)管網(wǎng)工程中,為管線(xiàn)提供一種優(yōu)良可靠的防腐蝕保護層。補口用熱收縮開(kāi)口套,是由熱收縮帶、固定片組成管狀體包覆法使用;彎管、彎頭和三通防腐時(shí)以熱縮纏繞方式進(jìn)行。熱收縮帶適用于2PE、3PE(熱熔膠粘劑)涂層,還使用于損傷Φ≥300mm的補傷修復。
我公司遵照GB/T23257和GB/T51241技術(shù)標準,已積累了多年的生產(chǎn)技術(shù)經(jīng)驗,已為國內外客戶(hù)提供不盡其數熱收縮帶,是國內具有多方面實(shí)力的管道防腐補口熱收縮開(kāi)口套廠(chǎng)家。
1、使用靈活方便,粘合性能優(yōu)異
2、強度高,耐磨損,抗環(huán)境應力
3、耐熱老化,抗紫外線(xiàn)
4、介電強度高,耐酸堿侵蝕
熱熔膠層部分
軟化點(diǎn):110℃
搭接剪切強度:
23℃Mpa 1.35
85℃Mpa 0.12
輻射聚乙烯基材部分
拉伸強度:23Mpa
斷裂伸長(cháng)率:420%
體積電阻率:1.60×1013
電氣強度:32MV/m
耐環(huán)境應力開(kāi)裂 (F50):1100h
安裝完畢測試
抗沖擊性:15.5J
剝離強度:
對鋼73N/cm
對PE層70N/cm
對FBE層73N/cm
陰極剝離:8mm
1、顏色:黑色
2、標準厚度:2.00~2.70mm
3、膠層厚度:0.90~1.20mm
4、基材厚度:1.10~1.50mm
5、 標準寬度:50~700mm
6、包裝:紙箱或編織袋
1、將作業(yè)表面和防腐層搭接表面的油污、油脂和泥土污物清理干凈,清除至無(wú)毛刺、焊渣、飛濺物、焊瘤等缺陷。
2、對鋼質(zhì)面進(jìn)行符合GB/T 8923要求的除銹,手工應達Sa3級,機械應達到Sa2.5級處理。

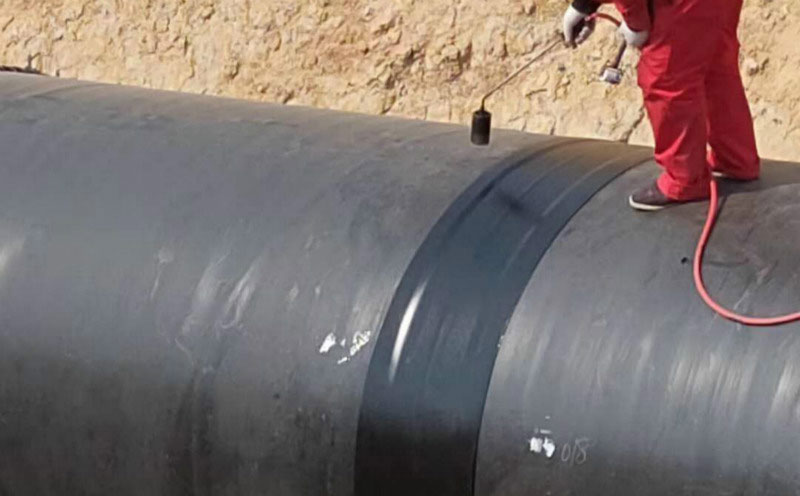

3、管線(xiàn)補口時(shí),沿管徑環(huán)繞熱縮收帶后,先將固定片通過(guò)加熱,粘接在適應的熱收縮帶接頭部位,形成筒式狀。隨后移離需作業(yè)段,用火焰沿周向均勻加熱,達到收縮。隨之再沿徑向分別向兩側加熱,受熱力作用收縮,內層熱膠同時(shí)熔化包覆填充于作業(yè)表面,發(fā)現套體兩端有膠溢出為宜。

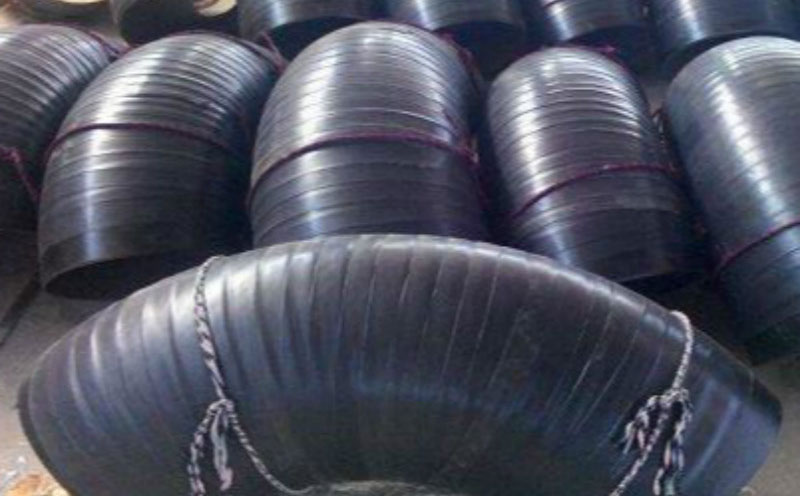

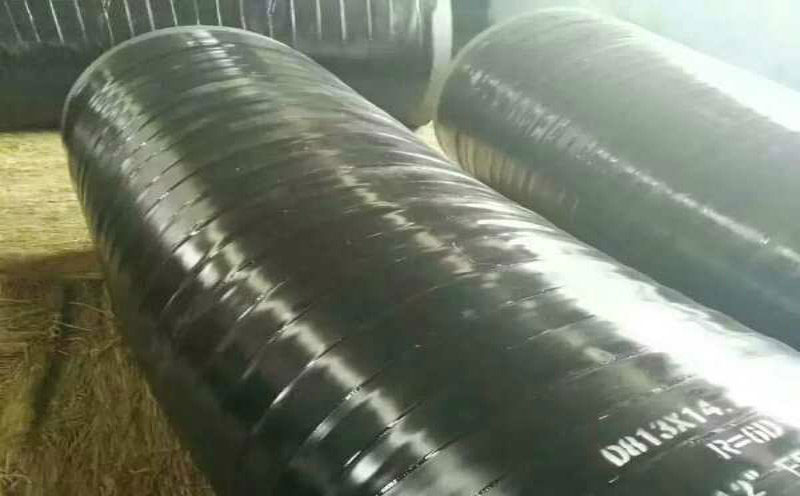

4、彎管、彎頭和三通防腐時(shí),將熱收縮帶勻稱(chēng)搭接纏繞,隨時(shí)調整火焰對帶外表面烤縮,發(fā)搭接處少有溢膠為好。
5、安裝過(guò)程中按溫度要求調整火焰均勻加熱,排出空氣避免出現汽包和皺痕,對操作中出現的皺褶或氣泡,及時(shí)用硅橡膠輥輪進(jìn)行處理,達到整平壓實(shí)。
6、禁止雨、雪、霧天濕度超過(guò)85%情況下和風(fēng)沙較大環(huán)境下露天使用。
1、直立、防暴曬、防雨淋、防止壓壞變形。
2、應在陰涼,溫度5~30℃,相對濕度<75%的庫房中存放,并遠離熱源與明火。
3、保質(zhì)期限12個(gè)月。
友情鏈接 link
