壓敏膠熱收縮帶

壓敏膠熱收縮帶，又名：熱烤壓敏帶、壓敏型熱縮帶、壓敏膠熱收縮帶、熱縮壓敏帶、壓敏熱縮帶。是一種由輻射聚乙烯膜片，與新型的丁基橡膠不溶性彈性體膠粘劑通過(guò)復合工藝制成的帶狀熱縮防腐蝕材料。

熱縮壓敏帶適用于油氣、化工、城建等行業(yè)的新設管道防腐層補口和在役管線(xiàn)補口修復。對鋼、PE、FBE、PP表面粘結牢固，密封性好。在使用前只需除去作業(yè)表面水汽、污垢，保持清潔，無(wú)松動(dòng)物即可。壓敏型熱縮帶具有獨特的自修復功能，可自動(dòng)愈合直徑小于5mm的破損。壓敏膠型熱收縮帶還具有耐氧氣滲透、修補操作容易、施工能源消耗少、流水作業(yè)快、施工便攜等特點(diǎn)。是目前國內外管道補口與修復的良好材料之一。

我司遵照GB/T 51241-2017和SY/T5918-2017技術(shù)標準規范生產(chǎn)的壓敏膠熱收縮帶，分外護型和防腐型兩種。為保證工程質(zhì)量的優(yōu)質(zhì)性，請廣大客戶(hù)按照設計要求來(lái)對應選擇型號。

產(chǎn)品特點(diǎn)：

1、與作業(yè)界面粘結牢固，抗水蒸氣透過(guò)

2、可與無(wú)溶劑環(huán)氧底漆配套使用，也可單獨使用

3、對預熱溫度不做要求，修補方法簡(jiǎn)便

4、機械穩定性高、長(cháng)期防腐可靠性高，使用壽命長(cháng)

產(chǎn)品結構：

單一結構：即只安裝壓敏膠型熱收縮帶，主要用于在役管線(xiàn)補口防腐層修復；

復合結構：即無(wú)溶劑環(huán)氧底漆+壓敏膠型熱收縮帶，采用干膜安裝，并且將無(wú)溶劑環(huán)氧底漆厚度提高至400μm以上，其特點(diǎn)是使底漆具備防腐性能，提高補口防腐層的整體使用壽命，主要用于新建管線(xiàn)補口防腐；

雙保險復合結構：粘彈體防腐膠帶+壓敏膠型熱收縮帶，這種結構可以起到非常好的防腐蝕保護作用，可用于補口防腐層修復和新建管線(xiàn)補口防腐。

性能指標：

輻射聚乙烯基材部分

拉伸強度	25Mpa	斷裂伸長(cháng)率	865%
體積電阻率	1.60×1013	電氣強度	28.5MV/m
耐環(huán)境應力開(kāi)裂 (F50）	1100h不開(kāi)裂	熱水沖擊（225℃,4h）	無(wú)裂紋、無(wú)流淌、無(wú)滴垂

壓敏膠層部分

軟化點(diǎn)	120℃	搭接剪切強度	23℃ 1.26Mpa，85℃ 0.10Mpa
滴垂130℃,48h	無(wú)滴垂	吸水率	0.13%
脆化溫度	-45℃

安裝完畢部分

23℃ 剝離強度	對鋼30N/cm，覆蓋率：98% 對PE層25.5N/cm，覆蓋率：97.5% 對FBE層30N/cm，覆蓋率：98%	抗沖擊性	15.5J
陰極剝離	5.5mm	耐85℃,120d水浸泡外觀(guān)	對鋼- 無(wú)起鼓、無(wú)剝離、膜下無(wú)水對防腐層- 無(wú)起鼓、無(wú)剝離、膜下無(wú)水

供貨信息：

1、基材厚度：1.20~1.30mm

2、膠層厚：1.30~1.40mm

3、標準寬度：300～700mm

4、包裝：紙箱，規格尺寸可根據客戶(hù)要求定制加工

使用方法：

1、表面清理：將需作業(yè)部位表面和管體原防腐層需搭接表面的油污、油脂、泥土污物清凈，清整至無(wú)毛刺、焊渣、飛濺物、焊瘤等缺陷。

2、除銹：符合GB/T 8923，手工除銹應達Sa3級，機械除銹應達到Sa2.5級。

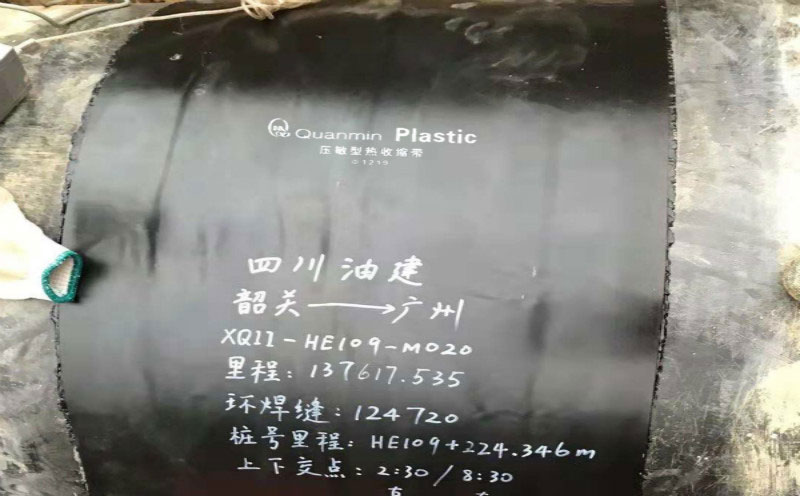

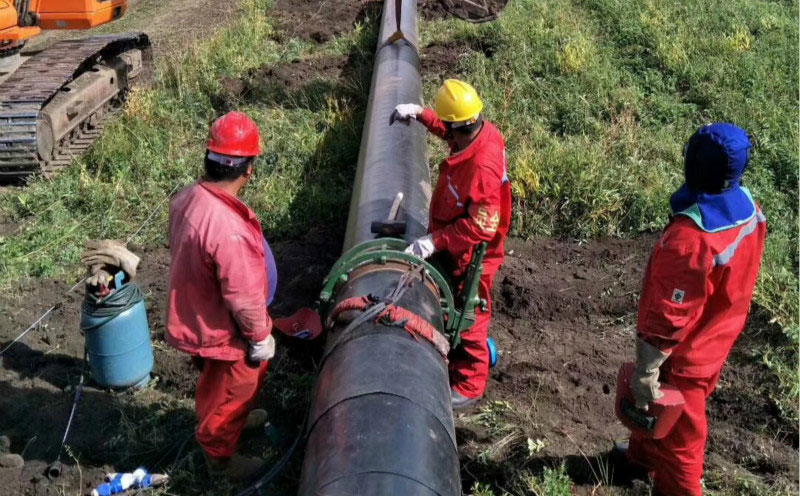

3、沿管徑環(huán)繞熱縮壓敏帶后，先將固定片通過(guò)加熱，粘接在適應的壓敏膠熱收縮帶接頭部位，形成筒狀。隨后移離需作業(yè)段，用火焰沿周向均勻加熱，達到收縮。隨之再沿徑向分別向兩側加熱，受熱力作用收縮，內層熱膠同時(shí)熔化包覆填充于作業(yè)表面，與管道防腐層形成緊密連續的防腐蝕保護體系。

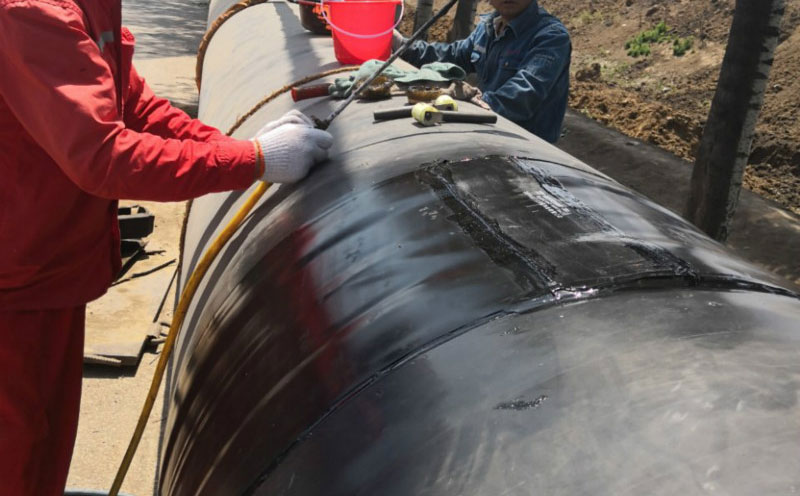

4、依照產(chǎn)品安裝溫度要求調整火焰均勻加熱，排出空氣避免出現汽包和皺痕，在適合熱收縮帶相應溫度下操作，發(fā)現套體兩端有膠溢出為宜。

5、操作中出現的皺褶或氣泡，及時(shí)用硅橡膠輥輪進(jìn)行處理，達到整平壓實(shí)。

6、禁止雨、雪、霧天濕度超過(guò)85%情況下和風(fēng)沙較大環(huán)境下露天使用。

產(chǎn)品運儲：

1、直立、防暴曬、防雨淋、防止壓壞變形。

2、應在陰涼，溫度5～30℃，相對濕度＜75%的庫房中存放，遠離熱源與明火。

3、保質(zhì)期限12個(gè)月。
